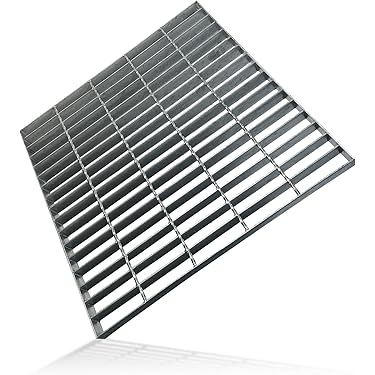

Grelhas de aço com fecho de pressão com superfície serrada galvanizada por imersão a quente para aplicações pesadas

Place of Origin:Henan
Marca:Gnee
Certificação:SGS
Capacidade de fornecimento:10.000 toneladas/toneladas por mês
Descrição do produto
Produtos de grades de aço soldados sob pressão
Visão geral do produto

A grelha de barras de aço com bloqueio a pressão é fabricada através de um processo que inclui a inserção de ranhuras, a inserção de um plugue de bloqueio a pressão e o acabamento.O poste horizontal é pressionado no aço plano de carga e fixado com segurançaEm algumas aplicações, o aço plano pode também ser utilizado para os postes horizontais.

Esta grelha é amplamente utilizada para várias aplicações industriais, incluindo pisos, passarelas, mezzanines / decking, degraus de escadas, cercas, pisos de caixas, rampas, superfícies de docas / armazéns,coberturas de trincheiras, protetores de segurança para janelas e máquinas, estantes de lavagem, ecrãs de ventilação, estantes de armazenagem, tetos suspensos e tampas de poços de drenagem.

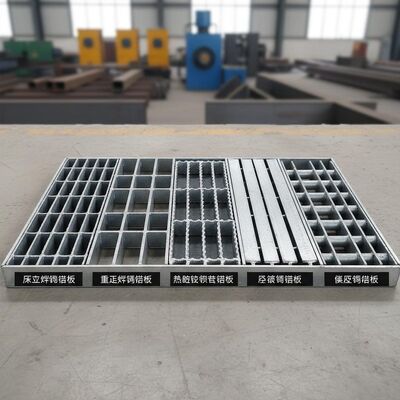

Press-locked steel grating installation and application examples
Especificações técnicas
Materiais Aço carbono Q235, aço inoxidável 304 / 316
Tipo Pressione bloqueado / barra plana / barra dentada / barra I
Tamanho da barra do rolamento 20 x 3 a 100 x 9 mm; especificações da secção I: 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, etc.
Percussão da barra de rolamento 12.5 a 100 mm (30, 40, 60 mm recomendados, padrão americano disponível)
Passagem de barra cruzada 18.5 a 101,6 mm (50, 100 mm recomendados, padrão americano disponível)
Especificação padrão Rolamento de aço plano: 25x3mm / Espaço central: 30mm, 40mm, 50mm, 100mm
Pólo horizontal: 10x2mm / Espaço central: 50mm, 100mm
Tratamento de superfície Não tratados / Pintura / Galvanização a quente
Padrão de aço China GB700-88 / América ASTM (A36) / Grã-Bretanha ASTM (A36)
Padrão HDG China GB/T13912-92 / América ASTM (A123) / Reino Unido BS729
Padrão de qualidade China YB/T4001-1998, América ANSI/NAAMM (MBG531-88), Grã-Bretanha BS4592-1987, Austrália AS1657-1992
Especificações de inclinação das barras de rolamento
- Não, não. Percussão da barra de rolamento (mm) Largura padrão do painel (espessura da barra de rolamento 5 mm) Número de barra do rolamento (PC) Observação
1 12.5 1005 81 Pitch entre os dois lados são menores do que o normal de rolamento bar pitch
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

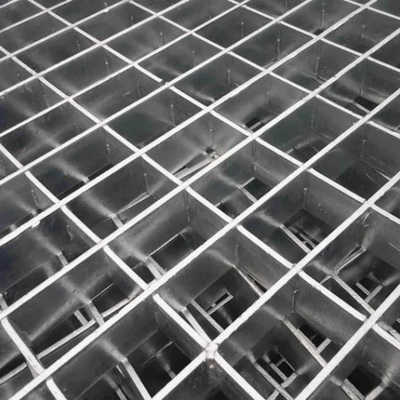

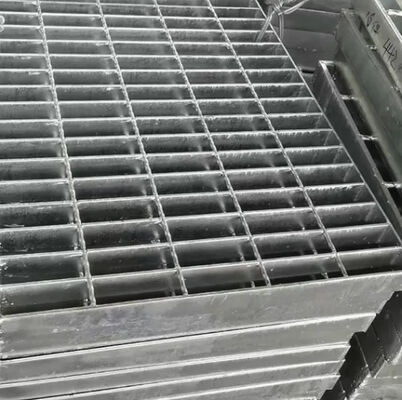

Steel grating technical details and close-up view
