As coberturas de tranças de grades de aço são utilizadas em calçadas, calçadas, pátios ou no chão de edifícios como placas de cobertura para calhas, valas de tubulação, passagens subterrâneas, poços de ar, poços de luz,poços ou poços de inspecção, etc..

A cobertura de trincheira de grades de aço consiste geralmente de um quadro fixo e de painéis móveis de grades de aço como placa de cobertura.A cobertura de trincheira da grade de aço pode ser equipada com fixações ou dispositivos anti-roubo.

Do ponto de vista da direção de movimento dos veículos, as coberturas de trincheiras de grades de aço nas vias de entrada podem ser divididas em coberturas de trincheiras de beira de estrada e coberturas de trincheiras transversais.As coberturas de trincheiras de grades de aço cujas barras de rolamento são perpendiculares à direção de movimento dos veículos são chamadas de coberturas de trincheiras de beira de estradaAs coberturas de trincheiras de grades de aço cujas barras de rolamento são paralelas à direcção de movimento dos veículos são chamadas de coberturas de trincheiras transversais.

As coberturas de trincheiras de grades de aço do tipo GT são adequadas para estradas (exceto estradas públicas) onde o tráfego não é intenso.O risco de a placa de cobertura saltar para cima deve ser considerado.Para efeitos de resistência à corrosão, as coberturas de trincheiras de grades de aço devem ser galvanizadas a quente.

O esboço das coberturas de trincheiras de grades de aço do tipo GT é apresentado a seguir:

A cobertura de trincheira de grade de aço Tipo GT é adequada para ser usada em uma vala em forma de T, onde as bordas embutidas estão disponíveis para suportar a cobertura.As bordas embutidas são protegidas com barras de aço angulares.

No quadro Tipo GT, os símbolos "T-2, T-6, T-14, T-20 ou T-25" significam, respectivamente, que um veículo com um peso bruto de 2 MT, 6 MT,14 MT, 20 MT ou 25 MT são autorizados a passar.

Em regra, preferem-se as grades de aço do modelo GXXX/30/100, podem também ser utilizados outros modelos.é preferível utilizar os modelos com um espaçamento entre as barras transversais de 50 mmO fornecedor e o comprador devem acordar sobre a adopção ou não de coberturas de trincheiras de grades de aço com barras planas dentadas ou barras planas em forma de I.

Para obter mais informações, consulte o quadro Tipo GT de coberturas de trincheiras de grades de aço para trincheiras gerais e transversais, e a designação do modelo é mostrada a seguir:

O esboço das coberturas de trincheiras de grades de aço tipo GU para trincheiras em forma de U é mostrado abaixo:

Para a maioria das trincheiras construídas em concreto comum sem bordas empenhadas, o uso de uma cobertura de trincheira em forma de U é muito simples e econômico,e não é necessário que a trincheira tenha aberturas de borda especialmente formadas.

No caso da carga do veículo T-6 ou T-14, recomenda-se enterrar aço angular ao longo das bordas superiores da trincheira,e, entretanto, blocos pré-fabricados exclusivamente para a trincheira em forma de U também podem ser usados para construir a trincheiraOs revestimentos de trincheiras de grade de aço do tipo GU também são adequados para uso em trincheiras pré-fabricadas em forma de U deste tipo.

Quando for necessária a passagem de veículos, as coberturas de trincheiras de grade de aço do tipo GU para trincheiras em forma de U só são adequadas para utilização em trincheiras de beira de estrada.

Para mais informações sobre as especificações e descrições de carga das grades de aço, consulte o quadro Tipo GU de coberturas de trincheiras de grades de aço para trincheiras em forma de U. A designação do modelo é apresentada a seguir:

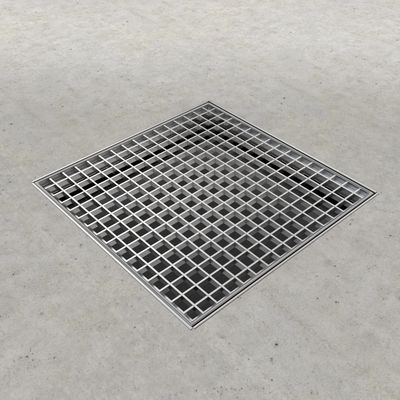

O esboço das coberturas de grelhas de aço do tipo GM para escotilhas é apresentado a seguir:

As coberturas de grelhas de aço do tipo GM podem servir como chapas para cobrir os poços de perfuração ou de escoamento de poços de água da chuva, armadilhas de sedimentos de areia, poços de esgoto, poços de águas residuais e poços de abastecimento e drenagem de água,que poços ou armadilhas funcionam como instalações municipais em estradas ou parquesA cobertura de grelha de aço do tipo GM para canteiros pode, em geral, ser concebida para funcionar como uma placa de dobradiça que pode ser virada para cima no máximo 110 graus.A cobertura de grades de aço com pinos de dobradiça não só é à prova de ladrões, mas também simplifica o processo de construção.

A fim de melhorar a resistência ao impacto, a cobertura de grelha de aço do tipo GM para as escotilhas é geralmente fabricada com painéis de grelha de aço cujo espaçamento entre as barras transversais deve ser de 50 mm.

As coberturas de grades de aço do tipo GM para escotilhas também podem servir como coberturas de trincheiras transversais e a sua designação de modelo é mostrada abaixo:
